Πώς εισάγω θερμογέφυρες;

Θερμογέφυρες ονομάζονται οι θέσεις στο κέλυφος ενός κτηρίου στις οποίες εμφανίζεται - σε σχέση με τις γειτονικές τους - διαφοροποίηση στην θερμική αντίσταση των δομικών στοιχείων.

Οι θερμογέφυρες συμμετέχουν τόσο στον έλεγχο θερμομονωτικής επάρκειας όσο και στον έλεγχο ενεργειακής απόδοσης. Στόχος είναι να υπολογισθούν οι θερμικές απώλειες κατά μήκος κάθε θερμογέφυρας. Για τον υπολογισμό τους απαιτούνται :

Οι τιμές του συντελεστή γραμμικής θερμοπερατότητας Ψ ανά τύπο θερμογέφυρας λαμβάνονται από τον πίνακα 15 της ΤΟTEΕ 20701-2/2010.

Ανάλογα με τη θέση εμφάνισής τους στο κτήριο, οι θερμογέφυρες διακρίνονται σε κατακόρυφες, οριζόντιες ή θερμογέφυρες κουφωμάτων.

Οι θερμογέφυρες μπορούν να ανατεθούν σε οποιοδήποτε δομικό στοιχείο: τοίχους, υποστυλώματα, δοκούς, ανοίγματα, οροφές και δώματα. Ανάλογα με το εάν πρόκειται για μια κατακόρυφη ή οριζόντια θερμογέφυρα, η εφαρμογή λαμβάνει αντίστοιχα ως μήκος l της θερμογέφυρας το ύψος ή το πλάτος του δομικού στοιχείου Π.χ. για μια κατακόρυφη θερμογέφυρα υποστυλώματος ως μήκος λαμβάνεται το ύψος του υποστυλώματος, ενώ για τη θερμογέφυρα περιδέσμου (σενάζ) ενός τοίχου λαμβάνεται το πλάτος του τοίχου. Στην περίπτωση των θερμογεφυρών κουφωμάτων λαμβάνεται υπόψη η γεωμετρία του κουφώματος.

Υπάρχουν δύο τρόποι να καθορίσετε τις θερμογέφυρες σε μια μελέτη, είτε στον τύπο του δομικού στοιχείου είτε στο ίδιο το δομικό στοιχείο. Με τον πρώτο τρόπο, την ανάθεση δηλαδή ανά τύπο δομικού στοιχείου, αυτοματοποιείται σημαντικά η προμέτρηση των θερμογεφυρών. Υπάρχουν ωστόσο περιπτώσεις που θα χρειαστεί να χρησιμοποιήσετε την απευθείας ανάθεση σε συγκεκριμένα δομικά στοιχεία, προκειμένου να μη δημιουργήσετε ξεχωριστούς τύπους δομικών στοιχείων για όλους τους δυνατούς συνδυασμούς διαφορετικών τύπων θερμογεφυρών. Χρησιμοποιείτε επομένως την ανάθεση βάση του τύπου δομικού στοιχείου για τον «κανόνα» και την απευθείας ανάθεση για την «εξαίρεση».

Στα αδιαφανή δομικά στοιχεία της βιβλιοθήκης (τοίχοι, υποστυλώματα, δοκάρια) έχουν ανατεθεί αυτόματα οι αντίστοιχες θερμογέφυρες. Ο χρήστης είναι ελεύθερος να προσθέσει, διαγράψει και τροποποιήσει θερμογέφυρες στα δομικά στοιχεία της επιλογής του.

Πώς εισάγω  θερμογέφυρα ανά τύπο τοιχοποιίας;
Για να εισάγετε θερμογέφυρα σε έναν τύπο δομικού στοιχείου ακολουθήστε την εξής διαδικασία:

  1. Από την κορδέλα μεταβαίνετε στην καρτέλα εντολών Ενεργειακή μελέτη / επιθεώρηση και επιλέγετε την εντολή Τοίχοι (εξωτερικοί) και από εκεί στην καρτέλα Τύποι τοιχοποιίας.
  2. Από την Προβολή επιλέξτε Τύποι που έχουν χρησιμοποιηθεί για να εμφανιστούν οι τύποι τοιχοποιίας που έχετε χρησιμοποιήσει κατά την εισαγωγή της γεωμετρίας.

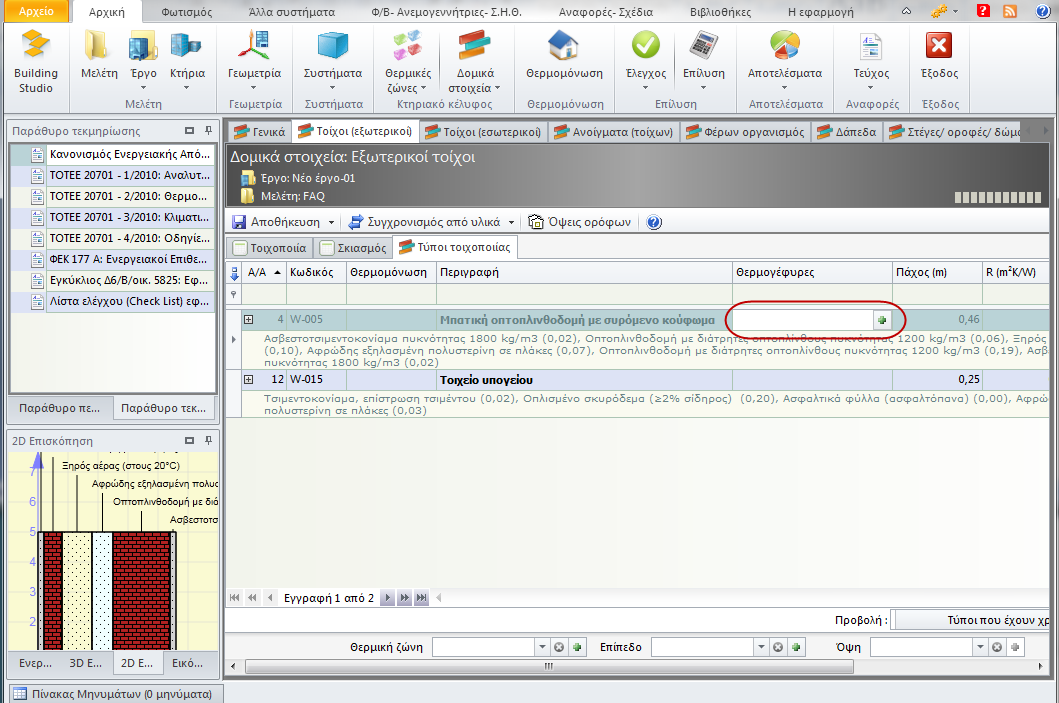

  3. Επιλέξτε ένα τύπο τοίχου για τον οποίο θέλετε να εισάγετε νέα θερμογέφυρα και στη συνέχεια κάντε κλικ στο κελί της στήλης Θερμογέφυρες για να εμφανιστεί το σύμβολο προσθήκης όπως στην εικόνα.

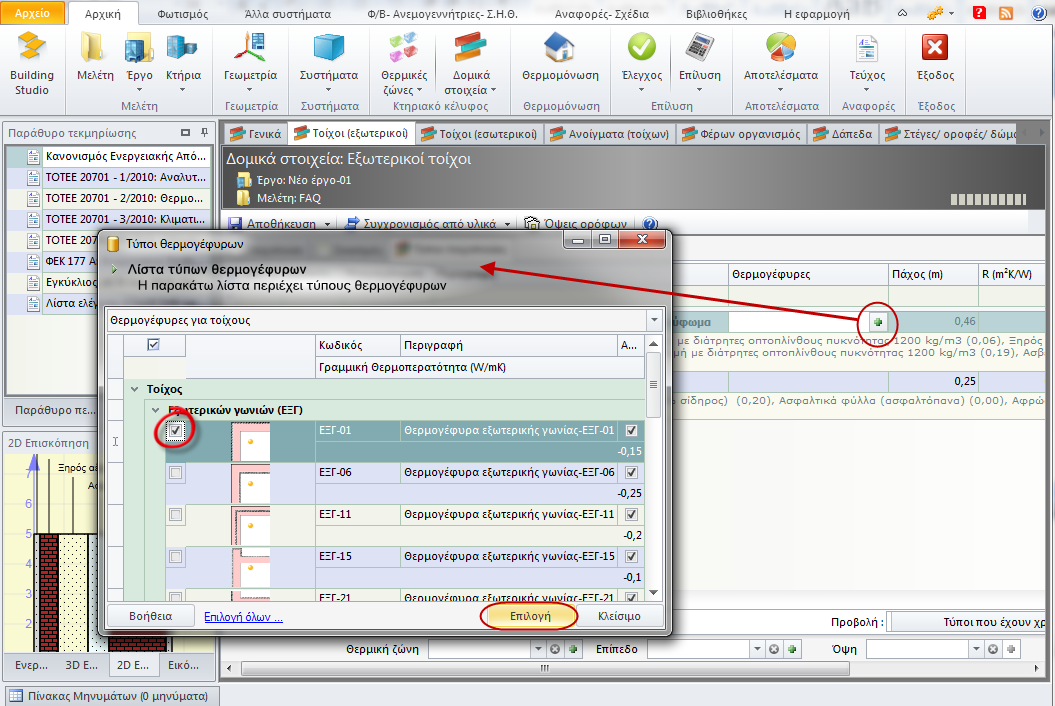

  4. Κάντε κλικ στο σύμβολο προσθήκης και από το αναδυόμενο παράθυρο Λίστα τύπων θερμογεφυρών επιλέξτε την/τις θερμογέφυρες που επιθυμείτε να προσθέσετε.
  5. Τέλος κάντε κλικ στην εντολή Επιλογή για να προσθέσετε τη νέα θερμογέφυρα.

Παρατήρηση: Για τα Ανοίγματα (τοίχων) θερμογέφυρα δίνετε στην καρτέλα Τύποι πλαισίων στις στήλες Θερμογέφυρα ανωκάσι/κατωκάσι και Θερμογέφυρα λαμπά.







Πώς εισάγω θερμογέφυρες ανά τοίχο;
Η εφαρμογή επιτρέπει την ανάθεση θερμογέφυρας για κάθε τοίχο που έχετε αναθέσει στην Γεωμετρία, πέρα από την εισαγωγή θερμογέφυρας στον τύπο του δομικού στοιχείου.

Για να ορίσετε θερμογέφυρα επιλεκτικά θα πρέπει να ακολουθήσετε την εξής διαδικασία:

  1. Από την κορδέλα μεταβαίνετε στην καρτέλα εντολών Ενεργειακή μελέτη / επιθεώρηση και επιλέγετε την εντολή Τοίχοι (εξωτερικοί) και στη συνέχεια την καρτέλα Τοιχοποιία.

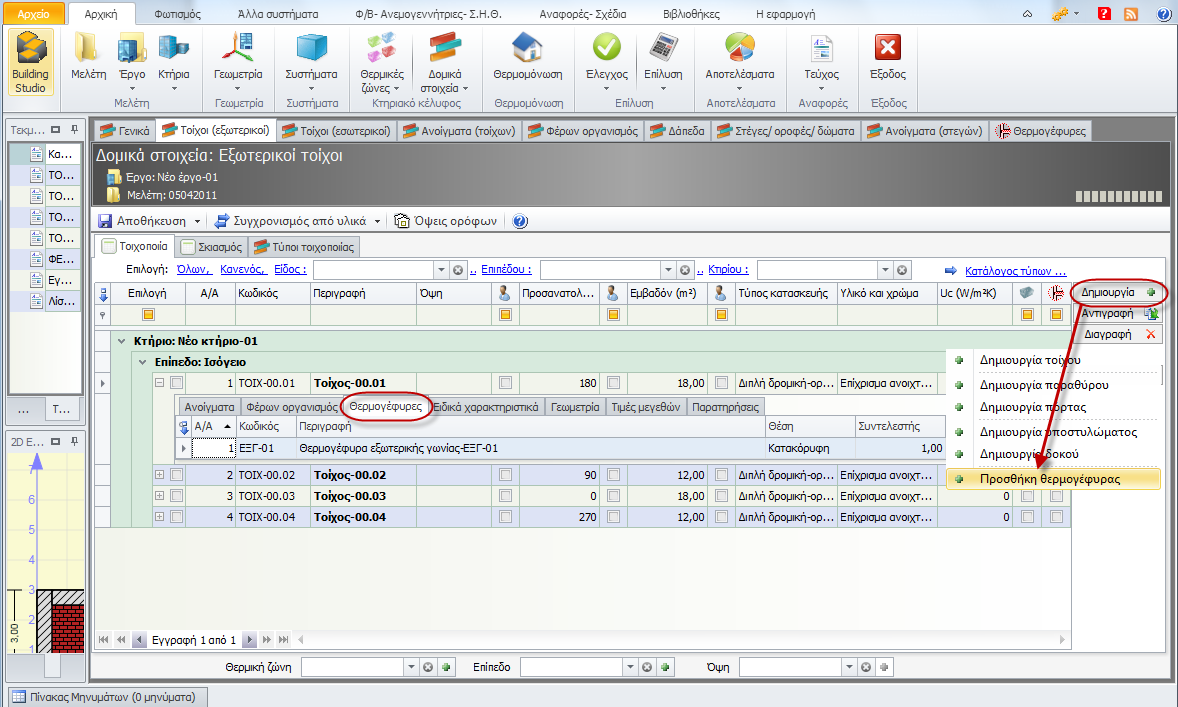

  2. Επιλέξτε έναν τοίχο, κάντε κλικ στην εντολή Δημιουργία και στη συνέχεια επιλέξτε την εντολή Προσθήκη θερμογέφυρας.





Πού μπορώ να δω ποιές θερμογέφυρες έχουν ανατεθεί στην τοιχοποιίας;
Εφόσον έχετε ολοκληρώσει την περιγραφή του κτηρίου στην Γεωμετρία η εφαρμογή ενημερώνει αυτόματα και σύμφωνα με την επιλογή του τύπου του δομικού στοιχείου τις θερμογέφυρες ανά δομικό στοιχείο.

Για να δείτε τις θερμογέφυρες που έχουν οριστεί αυτόματα για κάθε δομικό στοιχείο μπορείτε να ακολουθήσετε την εξής διαδρομή:

  1. Από την κορδέλα μεταβαίνετε στην καρτέλα εντολών Ενεργειακή μελέτη / επιθεώρηση  και επιλέγετε την εντολή Τοίχοι (εξωτερικοί) και από εκεί την καρτέλα Τοιχοποιία.
  2. Επιλέξτε έναν τοίχο και κάνετε κλικ στο σύμβολο ‘+’ για να εμφανιστούν οι επιμέρους καρτέλες.

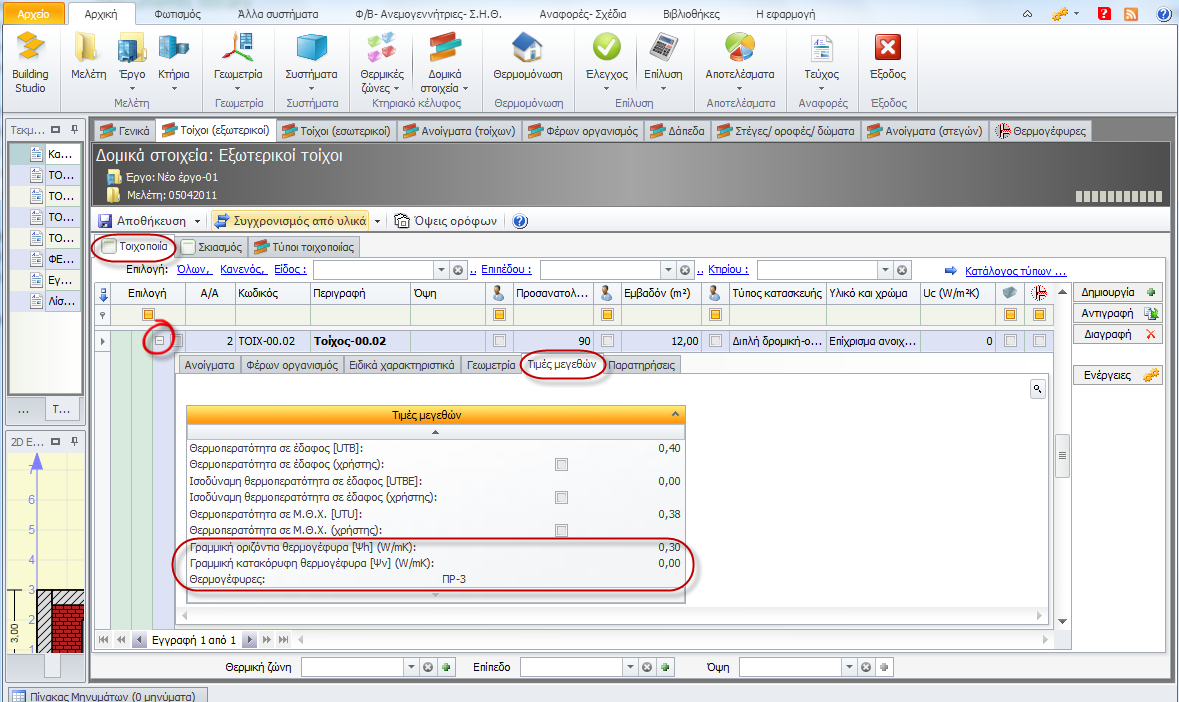

  3. Μεταβαίνετε στην καρτέλα Τιμές μεγεθών και από εκεί καταγράφονται η Γραμμική οριζόντια θερμογέφυρα Ψν και η κατηγορία της θερμογέφυρας (π.χ. όπως στην εικόνα ΠΡ-3).



Επιπρόσθετα, άλλος ένας τρόπος για να δείτε την θερμογέφυρα σε ένα δομικό στοιχείο είναι ο ακόλουθος:

  1. Από την κορδέλα μεταβαίνετε στην καρτέλα εντολών Ενεργειακή μελέτη / επιθεώρηση  και επιλέγετε την εντολή Γεωμετρία. Επιλέξτε τον τοίχο που επιθυμείτε.
  2. Από εκεί μεταβείτε στο παράθυρο Χαρακτηριστικών και στην επιμέρους καρτέλα Θερμογέφυρες.
