Πού αποτυπώνονται οι θερμογέφυρες στις κατόψεις;

---

Α. Στο τεύχος θερμομονωτικής επάρκειας (αναλυτικών υπολογισμών)
Για να ελέγξετε που εμφανίζονται οι θερμογέφυρες ακολουθήστε την εξής διαδικασία:

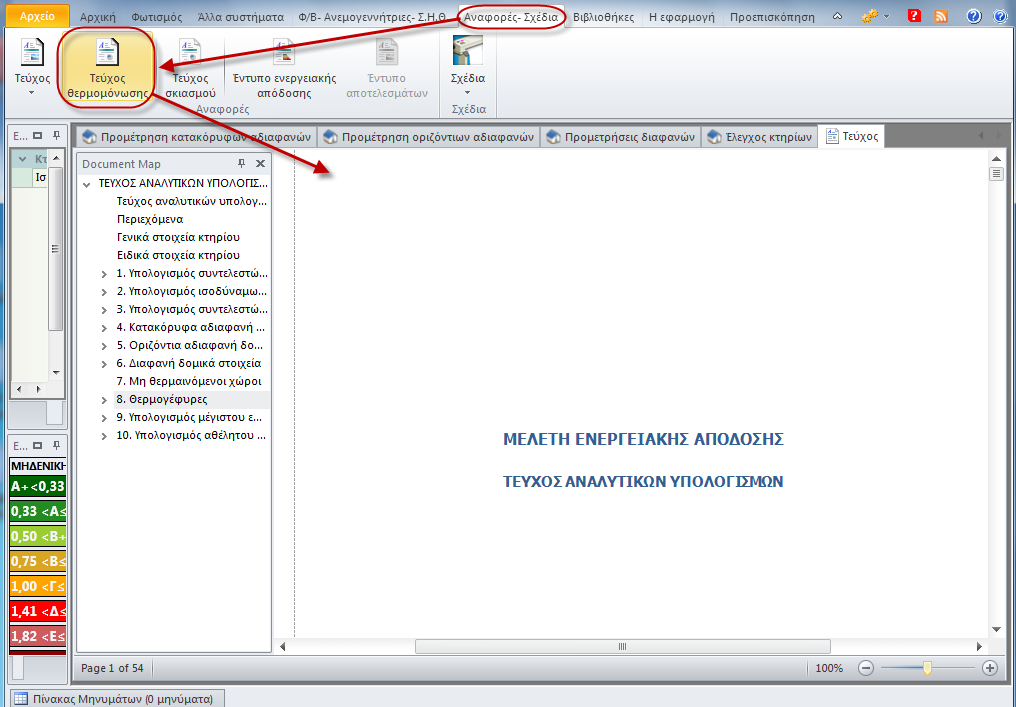

1. Από την κορδέλα μεταβείτε στην καρτέλα εντολών Ενεργειακή μελέτη και επιλέξτε την εντολή Αναφορές – Σχέδια.
2. Στα τεύχη που εμφανίζονται κάντε κλικ στην εντολή Τεύχος θερμομόνωσης έτσι ώστε να εμφανιστεί το τεύχος των αναλυτικών υπολογισμών.

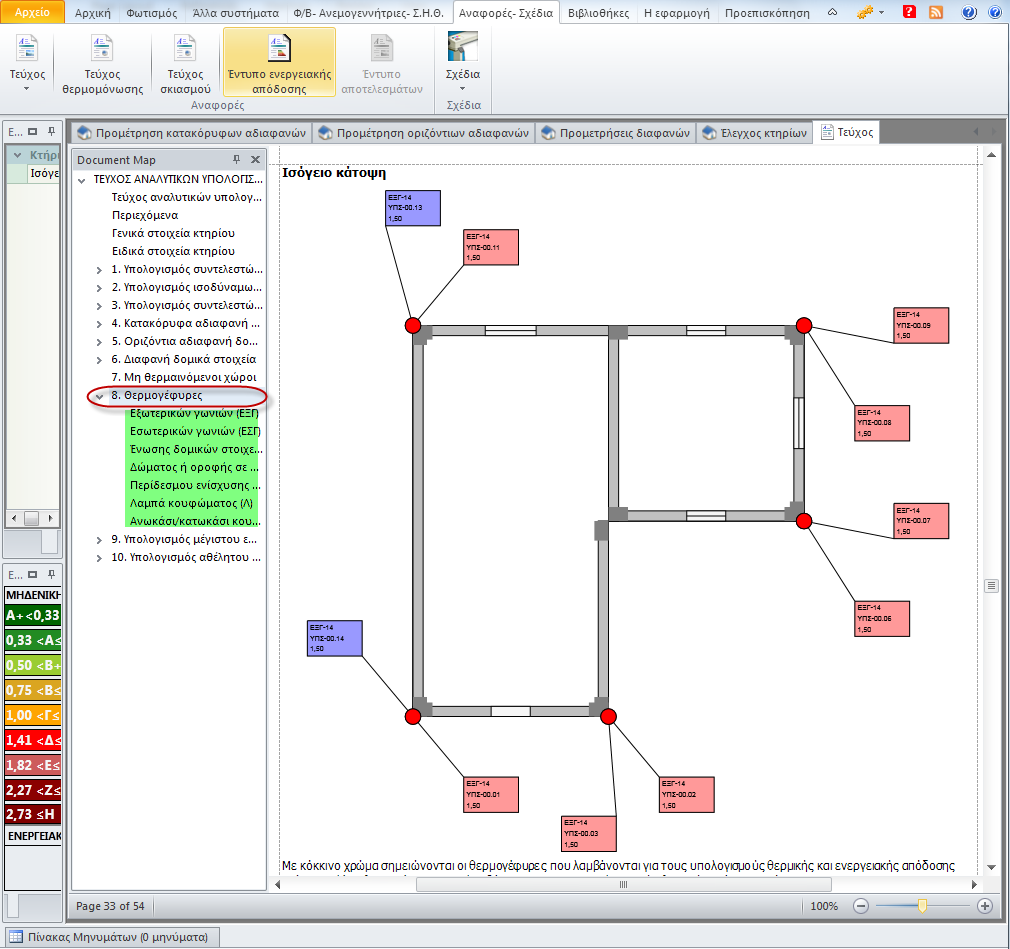

3. Από τα περιεχόμενα που εμφανίζονται αριστερά στην οθόνης σας επιλέγετε την παράγραφο 8. Θερμογέφυρες όπου μπορείτε να δείτε τους τύπους θερμογεφυρών σε κάτοψη.

Εμφανίζονται κατά σειρά οι κατόψεις του κτηρίου ανά τύπο θερμογέφυρας.

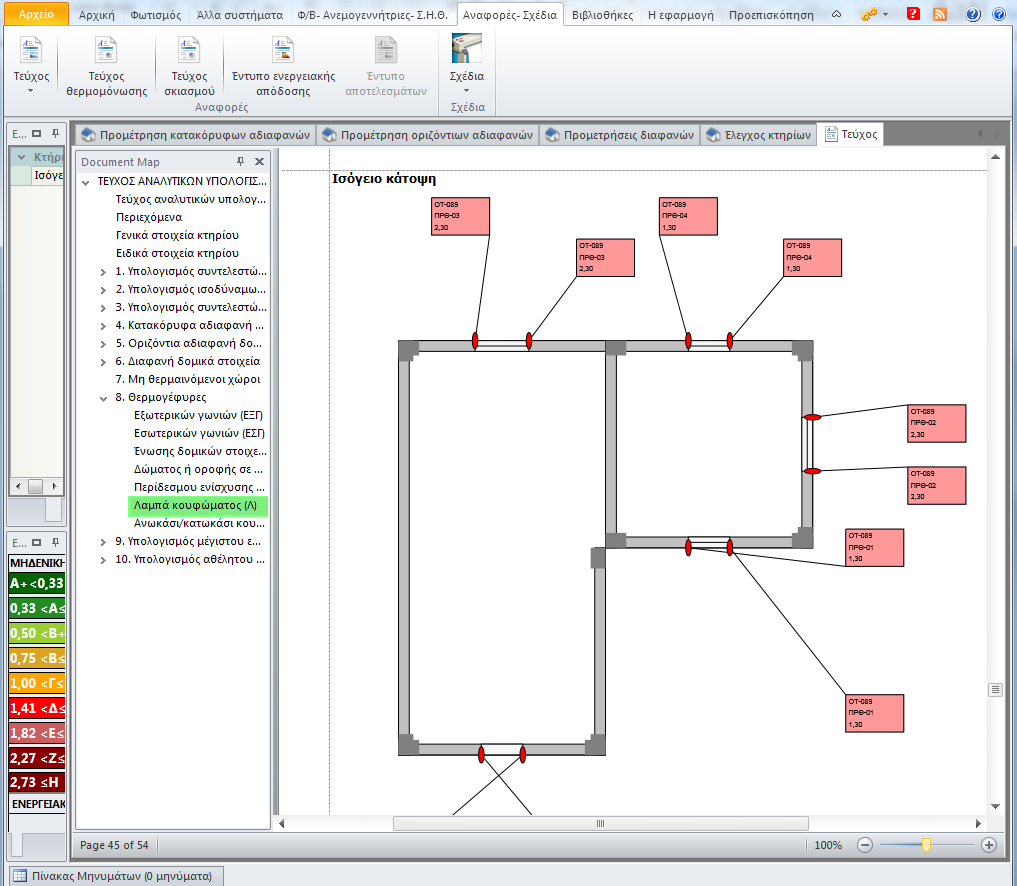

Επιπρόσθετα, όπως αναφέρεται και μέσα στο τεύχος, με κόκκινο χρώμα σημειώνονται οι θερμογέφυρες που λαμβάνονται για τους υπολογισμούς θερμικής και ενεργειακής απόδοσης ενώ με μπλε οι θερμογέφυρες που λαμβάνονται μόνο για τους υπολογισμούς θερμικής επάρκειας, όπως φαίνεται και στην εικόνα.

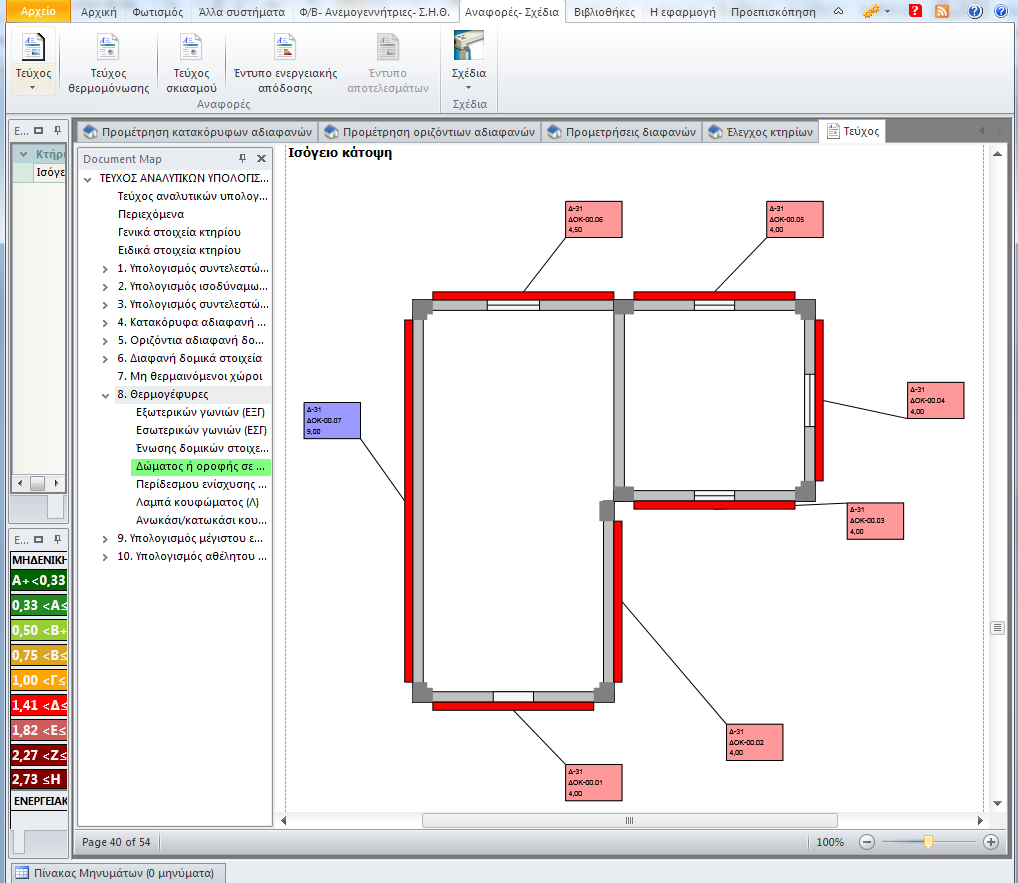

Οι οριζόντιες θερμογέφυρες εμφανίζονται σχηματικά στην κάτοψη σαν μια κόκκινη γραμμή ενώ οι κατακόρυφες σαν κόκκινοι κύκλοι.

Στο κάθε πινακάκι εμφανίζονται τα στοιχεία της θερμογέφυρας, τα οποία είναι τα εξής:

• 1η γραμμή – ο τύπος θερμογέφυρας που έχει επιλεχθεί.
• 2η γραμμή – το δομικό στοιχείο στο οποίο αναφέρεται η θερμογέφυρα.
• 3η γραμμή – το συντελεστή της θερμογέφυρας επί το μήκος του δομικού στοιχείου που την αναθέσατε, FψL.













Β. Σε σχέδια τύπου dxf
Επιπρόσθετα οι θερμογέφυρες εμφανίζονται συνολικά και στα σχέδια. Για να δείτε τα σχέδια ακολουθήστε την εξής διαδικασία:

1. Από την κορδέλα μεταβείτε στην καρτέλα εντολών Ενεργειακή μελέτη και επιλέξτε την εντολή Αναφορές – Σχέδια.

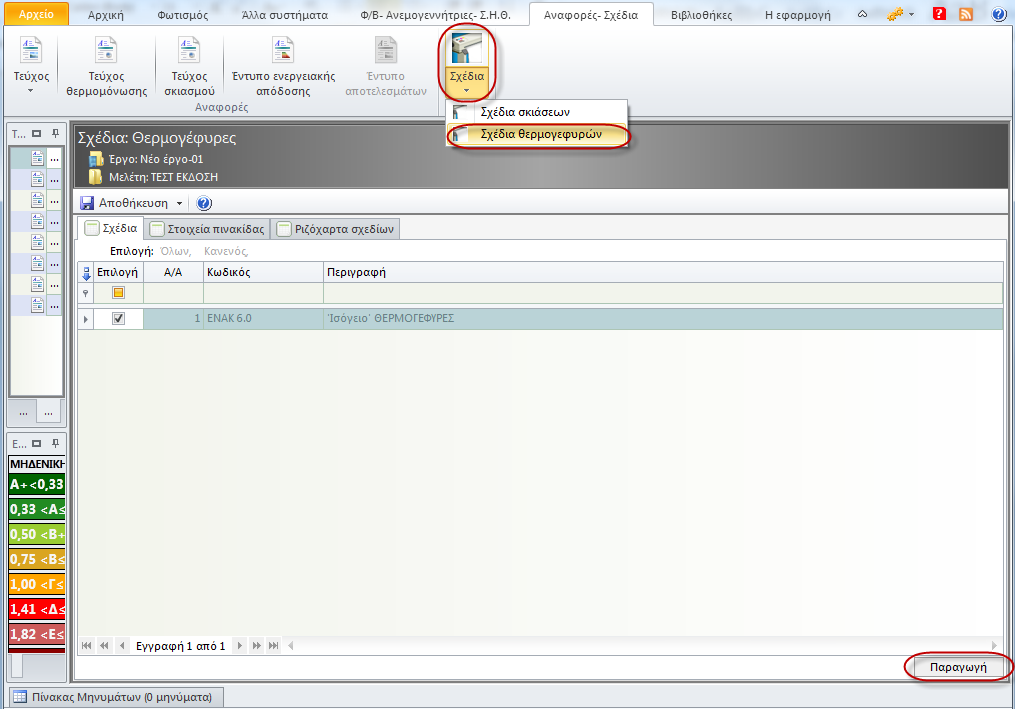

2. Επιλέξτε την εντολή Σχέδια και από εκεί κάντε κλικ στην εντολή Σχέδια θερμογεφυρών όπως στην εικόνα.
3. Στη συνέχεια κάντε κλικ, κάτω δεξιά, στην εντολή Παραγωγή.

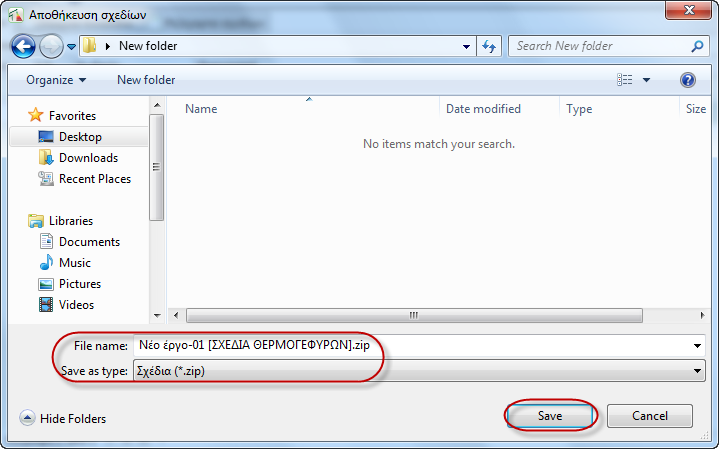

   θα σας ζητηθεί το όνομα του συνημμένου αρχείου με τα επιμέρους σχέδια.
4. Ανοίξτε τα αρχεία dxf με το πρόγραμμα της επιλογής σας και εκτυπώστε τα σχέδια.

Δημιουργούνται τόσα σχέδια όσα είναι και τα επίπεδα του κτηρίου, όπου στο κάθε σχέδιο αποτυπώνεται το σύνολο των θερμογεφυρών του επιπέδου.

Εάν δεν έχετε κατάλληλο πρόγραμμα, μπορείτε να κατεβάσετε την εφαρμογή DWF True Viewer 2012 από την Autodesk που διατίθεται δωρεάν.
